Tecnologia de perfuração, capacitando a perfuração de placas de circuito flexíveis

O laminado revestido de cobre flexível (FCCL) é amplamente utilizado para fazer placas de circuito flexíveis por causa de suas excelentes características, como finura, flexibilidade, propriedades elétricas, resistência ao calor e resfriamento fácil.

A principal etapa do processo de moldagem FPC - perfuração, cuja qualidade afeta diretamente o desempenho de montagem mecânica e conexão de circuito de placas de material eletrônico flexíveis. O método de perfuração certo pode desempenhar o papel de condução de sinal e adaptar-se às necessidades de processamento de placas de tamanho menor por empilhamento multicamada.

Problemas com os métodos tradicionais de transformação

A tecnologia de perfuração mecânica tradicional é difícil de alcançar o processamento do micro-furo. A profundidade não é controlável durante o processamento de furos cegos, e também requer mudanças frequentes da ferramenta.

A tecnologia de perfuração a laser geralmente usa métodos concêntricos de varredura de círculo e espiral. O método concêntrico da varredura do círculo é o processamento da varredura de fora para dentro, e o furo cego resultante tem mais resíduo macromolecular dentro; enquanto o processamento da linha espiral de dentro para fora causa uma profundidade periférica mais profunda. Ambos os métodos de processamento causam baixa planicidade na parte inferior do furo cego e bordas irregulares do padrão do furo.

Furos cegos lisos com um único soco

A fim de atender aos pontos de dor de processamento técnico e atender às necessidades do mercado e do processo, a HGTECH está profundamente envolvida na indústria de fabricação eletrônica 3C e desenvolveu sua própria tecnologia paten***da - FPC Laser Shield tecnologia de perfuração para desenvolver equipamentos de perfuração UV de alta velocidade para realizar a formação de furos cegos em um único soco.

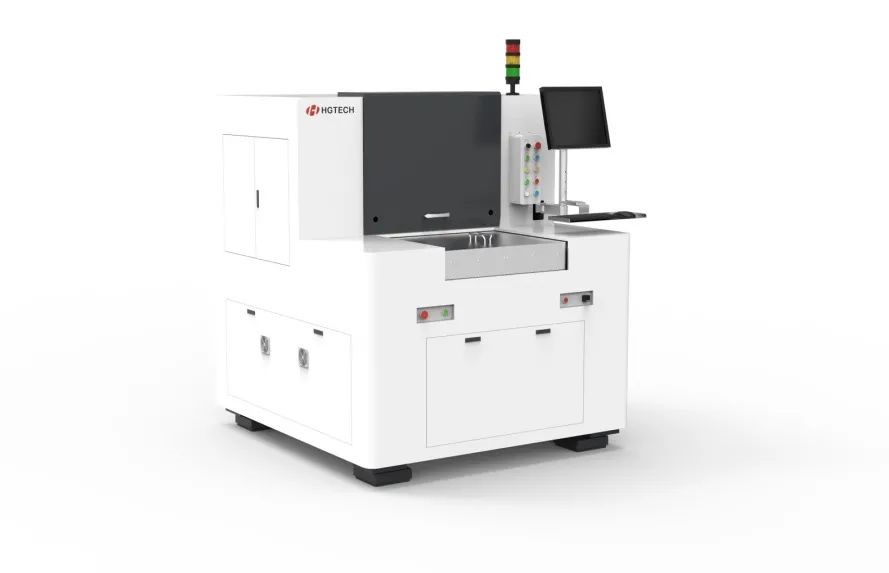

HGTECH UV equipamento de perfuração de alta velocidade

A tecnologia de perfuração FPC Laser Shield auto-desenvolvida da HGTECH é uma inovação ousada baseada no princípio da remoção.

Alterando o estado de distribuição de energia do ponto de luz, o ponto de luz em forma de escudo difratado através do dispositivo óptico DOE pode ser aplicado diretamente à superfície do material sem qualquer varredura de linha, e o furo cego pode ser formado em um golpe em alta velocidade.

As vantagens desta tecnologia:

• pode melhorar o fenômeno da ablação causado pela alta energia no centro do ponto, e fazer a superfície da folha de cobre na parte inferior do buraco cego mais plana e lisa.

• o tamanho do ponto pode ser ajustado eletricamente através do DOE síncrono, que efetivamente reduz a forma do furo fora de rodada causada pela mudança do espelho vibratório e aceleração / desaceleração. Também pode mudar rapidamente o tamanho para atender às necessidades de remoção de diferentes tamanhos de furos e melhorar muito a eficiência da perfuração!

qualidade estável e alta eficiência

No processo de perfuração, o equipamento de perfuração de alta velocidade UV HGTECH adota a tecnologia IFOV, que sincroniza o controle da plataforma linear do motor, do sistema de varredura do espelho e do pulso do laser para alcançar a função infinita do controle do movimento do campo de visão. Portanto, alcança o propósito de melhorar a eficiência de perfuração e corte e qualidade do produto. Além da otimização do algoritmo de software (20% mais eficiente do que o mesmo tipo de equipamento no mercado), alcança alta estabilidade e alta eficiência de perfuração a laser.

HGTECH UV equipamento de perfuração de alta velocidade tem sido amplamente utilizado no campo de fabricação eletrônica 3C, o rendimento e eficiência da perfuração e processamento de furos cegos foram altamente elogiados pelos clients.
